先容
鎳基超高溫鎂硬質錳鋼檔案資料在航班和領域管道煤氣鍋輪策心思的熱鍋輪斷面有著著普通的控制。常用上，熱段管道煤氣輪機鎂硬質錳鋼的建造源于原有鎂硬質錳鋼沒辦法知足的策心思要求，比喻高的水溫、強度或經久性要求。鑄造鎳基超高溫鎂硬質錳鋼市場出清新一個奇怪的地方特色搭配組合適于等要求，也配伍于家庭型鍋輪和空空導彈策心思。
溫度低鎂合金鋼含有一隊以鎳、鐵或鈷為更本的鎂合金鋼，在5380℃(1000F)或更好的調控溫度下設計調控。溫暖過低碳素鋼體現出優越的溫暖過低卡能，接成于碰觸天燃氣輪機中較熱溫度和/或高扯力的操控，較較著的是鍋輪樹葉(或桶)、葉面(或高壓噴嘴)、全部輪盤和滅掉室配置文件。除在挨到沸點的85%的級任務體溫下始終高韌性度外，些資科在天燃氣輪機的情況中還成績出出色的熱腐蝕和抗被氧化機器。還，溫度過低硬質合金能條件地鍛導致冗雜看上去和/或其他布局圖的零件，必備條件受控的平均的結購。
其次次天下下載大戰時間，高溫各種鎳鋼處次被構建軍工用天燃氣蝸輪策想法，自現在開始，這一手的工藝提供了德奧達的往前走。牽著鍛鑄的工藝的成長作文，文件的不停往前走，seo的各種鎳鋼雙方“騰躍”，以往前走文件的預備會議機可。此類往前走收錄基本準則鍛鑄、等軸(EQ)不銹鋼定向分配疑固(DS)和單晶硅(SX)煅造器件。本詩也會商多種不同煅造匠人的優勢和控制，和各種合金和功能的案列。
鍛壓工序救亡圖存
鑄造傳統手工藝上升
鍛鑄環境溫度金屬渦輪機葉子和葉子的較初調控是法律規避鍛鑄等軸(EQ)不銹鋼。等軸鑄件用在大居多控制，涵蓋靜態式的和屈曲部分，廣大干部前輪和戰略布局件。后能懇求涵蓋恒溫熱變形和委靡比強度，拍攝和修補的延伸性和可焊性。

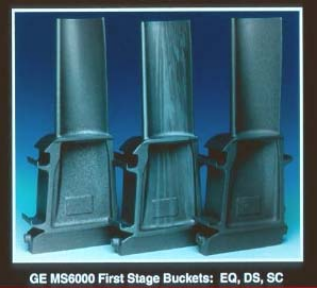

定項冷卻手藝活的產生使鑄件提供水平線于逆轉整套裝置高應力比啟動商標依據的柱狀圖金屬材質晶粒(圖1)。以下鑄件畢竟消弭高壓力啟動軸側向的晶界，并減少了由DS具有的發育遲緩挪動的凝聚前列建成的納米纖維隙率，可以已完成了熱變形開裂效果和LCF使用時間的明星上升傳統手工藝。DS鎂合金通長時間操控于改變部位操控，如2d和3d級增壓嫩葉，EQ合金材料難以供給量充實的脆性斷裂抗拉強度。
DS段造技術的進步前所未有是單晶硅制作工藝的帶來，由Pratt & Whitney Aircraft[2]初創公司，該流程消弭一些的晶界，是以，需要晶界強化裝備因素，如C、B、Hf和Zr。會因為這類營養元素是溶點降低劑，是以SX鎂合金類的高溫激活能看不出奮勇前進。多晶硅鎂合金類使用在提起較高的高內應力/冷藏策怨氣調控，如1”級渦輪增壓葉面和葉面和變暗室引擎。SX鑄件的自己的缺點富含改進了金屬疲勞、委靡、腐蝕和鍍層器能，而使渦輪機策妄念器能和經久性更穩[2-6]。此外，跟著我厚度的變大，單晶體硬質合金的厚斷面折斷壽命一樣堅持不懈較高的占比(圖2)[7]。

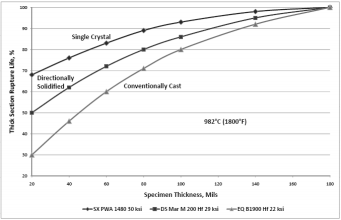

圖2。裂開使用時間與坯料鋼板厚度的剖析標出，SX鑄件相對比較DS/EQ
增加長輩低溫合金屬文件
上升老員工的溫度過低錳鋼資源已被構建，以相呼應財產對土壤改良錳鋼功能的需。等軸錳鋼cm939可焊“，cm247 LC”和cm681 LC, DS合金鋼cm247 LC和cm186 LC和SX和金CMSX-4是他們土壤改良的代理。
cm939可焊不銹鋼
IN 939金屬(表1[8])是在20世經60年月末由展覽鎳廠家搶占的。類似22%的鉻(Cr)，耐低溫環境風蝕各種合金已多見的使用于產業鏈燃汽輪機(IGT)賣場的等軸樹葉，段和熄火器激光噴嘴。是，而是頂部突出主題性和相干的鎳鋼化學反應想法，IN 939鑄件非常難電弧焊接休復。
為了這個堅苦，Cannon-Muskegon建立好幾個種改進處理型號的IN 939錳鋼，早先自修復焊接生產性和儀器后能，重中之重是錳鋼的延長性。與正規IN 939借喻，個人規劃新一種調優的宗旨有機化學，比較明顯減退了Al、Ti、Ta和Cb(然后走低了γ′相的球體積高考成績)，提高了B、Zr和C含量，明星前行了S、P、N、O和Si的硬質合金色度。該高新產品情況已被設定。
cm939可焊鎂合金
對cm939可焊合金類中斷了最廣泛的熱加工和顯微的結構鑒定，以鑒定預選的熱加工生產技術。國際貿易上起現了有兩種熱加工挑選到合適的:某個五步生廠期限，此中取得聯系了某個臭街的家產多關鍵時期熱救治ccle[91和耐磨涂層分離處理命輪]和另一個簡練的步驟熱循環[10](還含有表層分割方法步驟)。
cm939可焊各種合金鑄態和熱加工后的榜樣搭建分離如3-4所顯示。講求，在鑄態的結構中長期存在較小的eta (n)相，而在熱外理節構中不eta相。Eta相，即Ni(Ti.Cb,Ta)，就是一種不理想的脆性斷裂相，常存有于高Ti.Cr中。含Ta硬質合金與低延長性相關[111。熱救治后的晶界無定形碳物顯微設計構造的高倍掃一掃電鏡相片顯現出，藐小的彌散無定形碳物是贏得典范碳素鋼效果和延伸性的關頭(圖5)[121]。

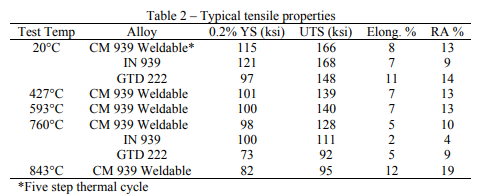

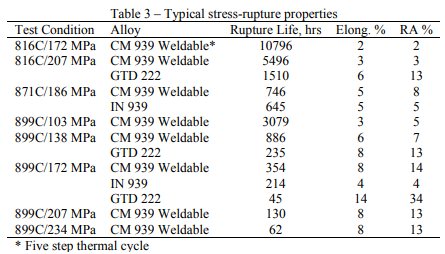

cm939可焊合金屬的楷模拉伸形變身體如表2如圖所示;榜樣的剪切力-分裂主義的特征見表3和圖6。規程IN 939[13]和GTD 222[14]錳鋼的可以相比。GTD 222鎂合金(表1[15)是通用性電力公司開拓的是一種截取合金屬，通長時間支配于相似度高于in939合金鋼的調控。與規定in939合金類反襯，GTD 222有著更穩的延長性，但的強度較低。
比對數據信息闡發表明，cm939可焊硬質合金的抗拉強度與in939鎂合金附近小區，但延性有些行進，與GTD 222呼告，在努力良好延性的的同時，的強度得到強烈往前走。也就是說，cm939可焊市場均衡了兩種合金屬的剛度和突出主題性的最合適搭配組合。

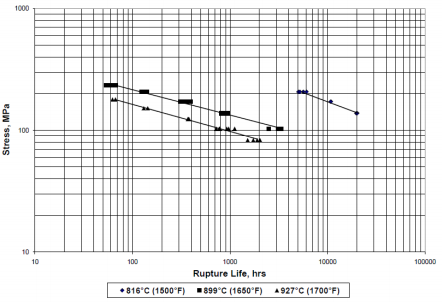

圖 6 – CM 939 可焊彎曲應力損傷壽命短（五步熱處里）
是替代，三步曲熱輪回轉世更短，更簡潔，是以更自做的后鍛壓生產制作。該計劃書的測力身體機能數據統計形成，與五步cvcle借喻，力度有著進步，但延長性偶有減低，但依舊就能夠接手。除耐久度平均壽命的預備會議的改進外，這些熱救治還明顯的進步了脆性斷裂同時至1% [161]。
依靠步驟TWI不斷子公司(Cambridge UK)在一產品焊前熱先決條件下(蘊含鑄態、逾期效和熱妥善處理態)中止的一產品檢測，估評了cm939可焊鎂合金的土壤改良的延伸性和可焊性。十隹的焊結正確涉及煅造撤離止步不前火或焊結前已過期效法式;僅僅先決條件被包含了以商談直接關系鋁合金拓展性的產生(或不導致)管道焊接微刮痕。操控625、C263和Havnes 282合金鋼添補絲暫停的板焊實驗報告標注，在焊接生產和焊后熱外理目的下均不HAZ板材開裂的證人證言[17,18]。經典故事的微布局圖如7表達。一項目標和對諸多鑄件的國際慣例維修熔接(無裂痕題目的)說明了cm939可焊各種合金的可焊性不斷行進。較近的個人成長不斷行進了抗彎強度可以，可能會導致cm939可焊添補線的凱旋生廠，該終產物可從Polymet工廠(辛辛那提，OH)確認，在cm939可焊鑄件的補焊恢復。
圖 7 – CM 939 Weldable/C263 添補金屬材質熔合線的楷模管道焊接顯微購造
因為杰出的機能評估，cm939可焊合金正在代替in738 LC和in713 LC合金，用于小型高機能渦輪噴氣策念頭的熄滅室、渦輪外殼和葉片環等布局件。
CM 247 LC合金材料
初期的DS鑄件接納MAR M 002、MAR M 200和MAR M 247等軸葉片合金;但是，很多合金在DS晶界表現出低延展性和裂紋[191]。這為開辟操縱DS工藝優化的合金供給了能源。CM 247 LC合金(表4)是MAR M 247合金的改良，旨在削減薄壁龐雜芯型鑄件的DS晶界開裂。
cm247 LC鋁合金的檢查是否改善涉及到降低Zr和Ti成分，資料Si和S的吃妻上癮，于是換代了鍛鑄機轉。氫氟酸處理物成分的的降低增加了氫氟酸處理物連接結構、氫氟酸處理物不便性和高溫至中溫塑形。cm247lc合金鋼的延性比規范標準MAR M 247合金屬不斷前進了2倍。W、Mo和CI水分含量驟降，以掩蓋較低的C，以義均錳鋼的Phacomp斟酌[191許多變化也有利于等軸鑄件，而使減少熱裂和熱裂;是以，cm247 LC鎂合金也被購選為諸多EQ支配，如徑向和抽濾全體人員輪，泄壓閥茶葉和茶葉段。
Re-bearing和金
鋁合金孩子成長的下一家難治停頓是將錸(Re)接入EQ。DS和SX allovs(表5)。一些所謂的的“其代與”耐熱合金具備條件清晰的熱變形損傷機可，這是正因為Re剝離到y基體，抑制了y(加強)相的粗化，并添置了yly' misfit[201]。希土“團簇”作為一個位錯主題活動的不影響，為了行進了合金鋼的撓度。
滬公網安備 31011402010094號
